MIL論理記号とは？背景と一覧について

はるか

MIL論理記号って聞いたことある？

ふゅか

うん、知ってるわ！MIL記号は論理回路で使われる規格の一種よね。

1. MIL論理記号とは？

MILは、論理回路で使用される論理ゲートの規格に一つで、主にデジタル回路設計や論理設計において使用されます。

1.1. MIL記号の背景と用途

MIL記号（ミル記号）は、米国の軍事規格により定められています。軍事のmilitaryの最初の３文字MILが由来なのでしょう。この規格は、軍事や産業用途の電子機器設計において使用され、回路図を統一的で理解しやすくするために活用されています。

2. MIL論理記号の一覧

はるか

具体的な論理ゲート、例えばand回路については知ってる？

ふゅか

もちろん！and回路は、入力が全部1のときだけ出力が1になる論理回路ね。

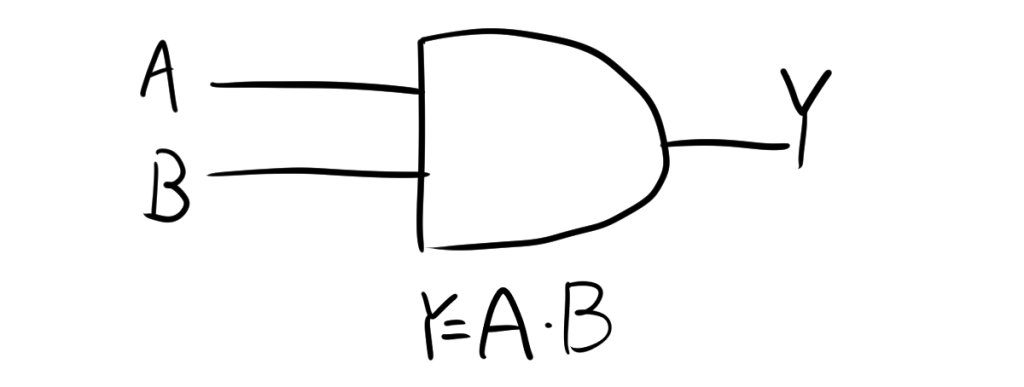

2.1. AND回路

AND回路のMIL記号は次のように表されます。

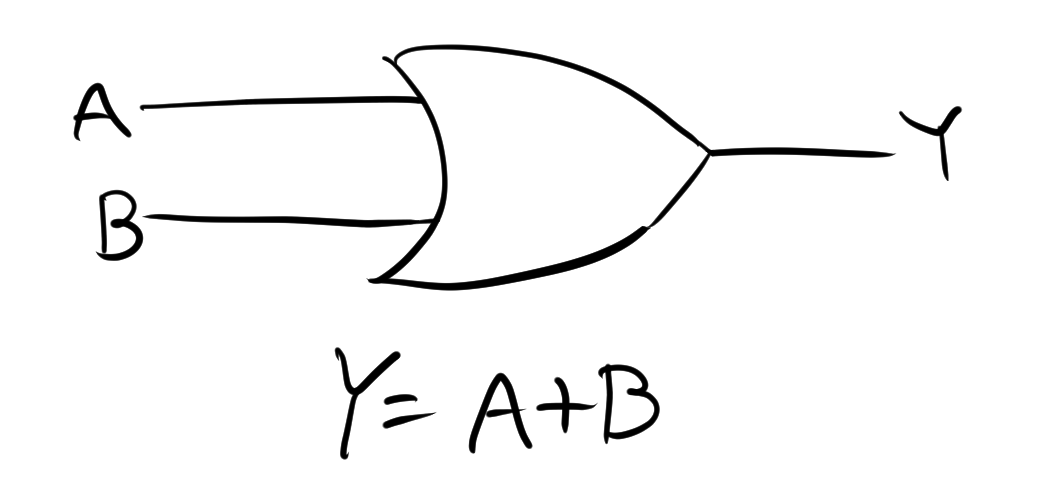

2.2. OR回路

OR回路のMIL記号は次のように表されます。

2.3. not回路

はるか

not回路についても見ておこう。

ふゅか

そうね！not回路は入力が1のとき出力が0、入力が0のとき出力が1になる回路ね。

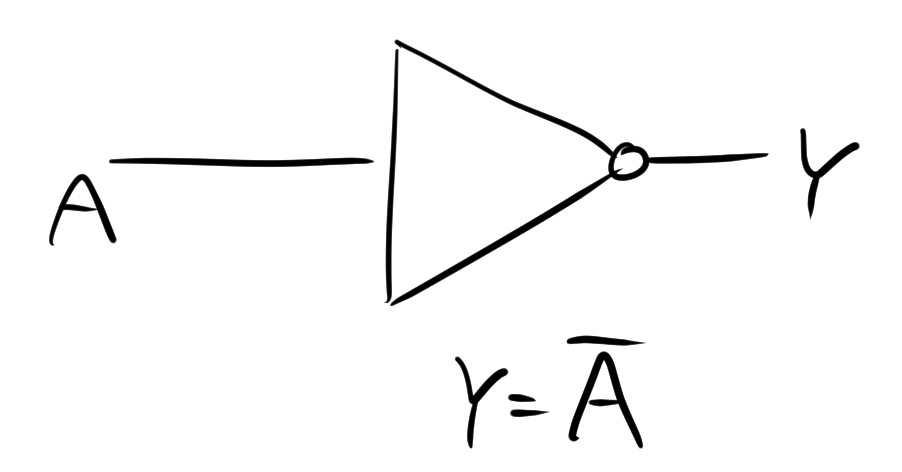

NOT回路のMIL記号は次のように表されます。

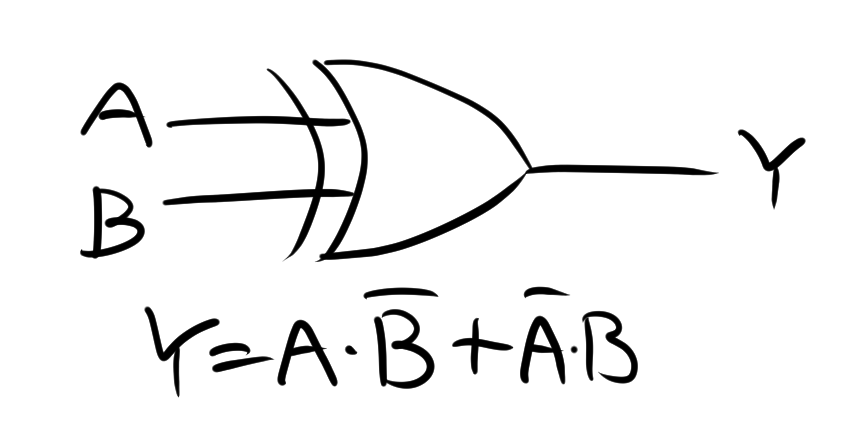

2.4. XOR回路

XOR回路のMIL記号は次のように表されます。

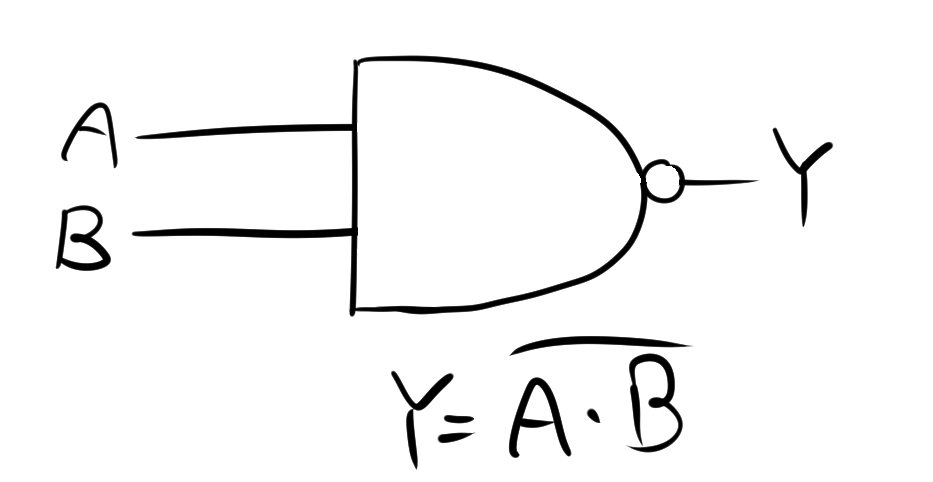

2.5. nand回路

NAND回路のMIL記号は次のように表されます。

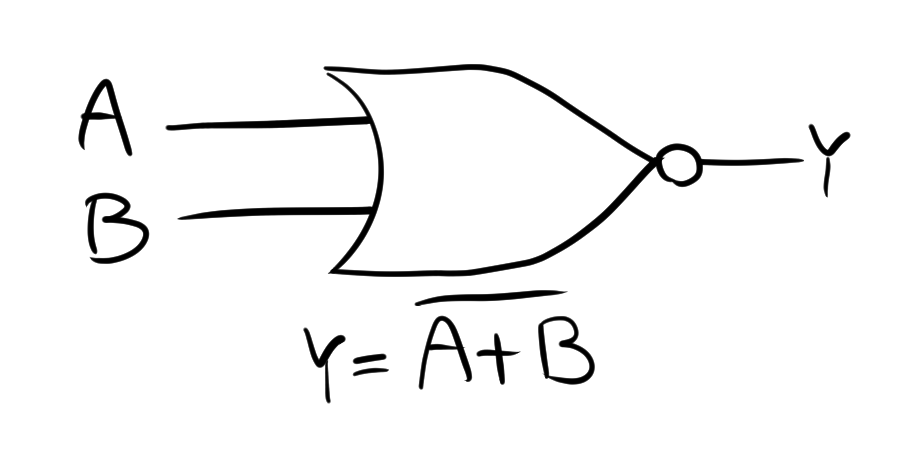

2.6. NOR回路
