正規文法と定義・具体例・生成規則・例題・有限オートマトンについて

はるか

正規文法ってどんな文法？

ふゅか

たとえば、S → aAみたいな文法ね！

1. 正規文法とは

• \( N \)：非終端記号の集合。
  • これは文法の生成規則で使われる記号の集合です。通常、大文字のアルファベット（例：\( A, B, C \)）が使われます。
• \( \Sigma \)：終端記号の集合。
  • これは文法が生成する最終的な文字列に含まれる記号の集合で、通常小文字のアルファベット（例：\( a, b, c \)）が使われます。終端記号は文法によって生成される言語の「単語」に対応します。
• \( P \)：生成規則の集合。
  • これは文法のルールの集合で、記号がどのように置き換えられるかを定義します。正規文法の場合、生成規則は次のいずれかの形をとります。
    • 右正規文法： \( A \rightarrow aB \) または \( A \rightarrow a \)
    • 左正規文法： \( A \rightarrow Ba \) または \( A \rightarrow a \)
  • ここで、\( A, B \in N \) であり、\( a \in \Sigma \) です。
• \( S \)：開始記号。
  • \( N \) の中の特定の記号で、文法の生成を開始するための出発点です。

1.1. 正規文法の例

例えば、以下の右正規文法 \( G = \langle N, \Sigma, P, S \rangle \) を考えます。

• \( N = \{ S, A \} \)
• \( \Sigma = \{ a, b \} \)
• \( P = \{ S \rightarrow aA, A \rightarrow b, A \rightarrow bS\} \)
• \( S = S \)

この文法は、「a」で始まり、「b」で終わる文字列を生成します。例えば、「ab」や「abbbbbbb」などの文字列が生成されます。

2. 正則文法とオートマトン

2.1. オートマトンと形式文法の対応関係

はるか

正規文法は有限オートマトンに対応しているのか。

2.2. 正規文法から有限オートマトン

• 正規文法 \( G = (N, Σ, P, S) \)：
  • \( N \) は非終端記号の有限集合。
  • \( Σ \) は終端記号の有限集合。
  • \( P \) は生成規則の有限集合で、以下の形式を持つ：
    • \( A \to aB \) （ここで \( A, B \in N \), \( a \in Σ \)）
    • \( A \to a \) （ここで \( A \in N \), \( a \in Σ \)）
  • \( S \in N \) は開始記号。

次のようにして、オートマトン \( M \) を構成します。

• 状態集合 \( Q \)
  • \( Q = N \cup \{q\} \)
  • ここで \( q \) は \( N \) に含まれない状態です。受理状態のために作成。
• 入力アルファベット \( Σ \)
  • \( Σ \) は文法 \( G \) の終端記号の集合と同じです。
• 遷移関数 \( δ \)
  • \( δ: Q \times Σ \to 2^Q \) を次のように定義します。
  • 各生成規則 \( A \to aB \) （\( A, B \in N \), \( a \in Σ \)）に対して、\( δ(A, a) = B \) とします。
  • 各生成規則 \( A \to a \) （\( A \in N \), \( a \in Σ \)）に対して、\( δ(A, a) = q \) とします。
• 開始状態 \( S \)
  • 開始状態 \( S \) は文法 \( G \) の開始記号と同じです。
• 受理状態 \( F \)
  • \( F = \{q\} \) です。ただし、開始記号の生成規則に空文字を含む場合は、初期状態も含みます。（\( F = \{q\}\cup \{S\} \) ）

はるか

>正規文法から有限オートマトンを作れるってことか

2.3. 有限オートマトンから正規文法

まず、DFA \( M = (Q, Σ, δ, q_0, F) \) を次のように定義します。

• \( Q \) は状態の有限集合。
• \( Σ \) は入力アルファベットの有限集合。
• \( δ \) は遷移関数で、\( δ: Q \times Σ \to Q \) です。
• \( q_0 \in Q \) は開始状態。
• \( F \subseteq Q \) は受理状態の集合です。

この DFA \( M \) が受理する言語 \( L(M) \) を生成する正規文法 \( G = \langle N, Σ, P, S \rangle \) を次のように構成します。

1. 非終端記号の集合 \( N \)
   • \( N \) を \( M \) の状態集合 \( Q \) と同じ集合に設定します。つまり、\( N = Q \) とします。
   • これにより、文法 \( G \) の非終端記号はすべての状態に対応することになります。
2. 終端記号の集合 \( Σ \)
   • \( Σ \) は DFA \( M \) の入力アルファベットと同じ集合です。したがって、文法 \( G \) の終端記号の集合も \( M \) の入力アルファベット \( Σ \) となります。
3. 開始記号 \( S \)
   • 文法 \( G \) の開始記号 \( S \) は、DFA \( M \) の開始状態 \( q_0 \) に対応させます。つまり、\( S = q_0 \) とします。
4. 生成規則の集合 \( P \)
   • 各遷移 \( δ(A, a) = B \) に対して、生成規則 \( A \to aB \) を \( P \) に含めます。これは、状態 \( A \) から入力 \( a \) を経て状態 \( B \) へ遷移することに対応します。
   • さらに、もし状態 \( B \) が受理状態 \( F \) に含まれる場合、生成規則 \( A \to a \) を \( P \) に追加します。これにより、状態 \( A \) から受理状態に至る過程で終端記号列を生成することができます。
   • また、DFA の開始状態 \( q_0 \) が受理状態 \( F \) に含まれる場合は、空文字列 \( \epsilon \) を生成するための生成規則 \( S \to \epsilon \) を \( P \) に含めます。

このようにして構成された正規文法 \( G = \langle N, Σ, P, S \rangle \) が、DFA \( M \) の受理する言語 \( L(M) \) を生成することができます。

3. 正規文法とオートマトンに関連する例題

ふゅか

実際にオートマトンから正規文法、正規文法からオートマトンを作成してみよう！

3.1. 正規文法からオートマトンを作成する例題

3.2. オートマトンから正規文法を作成する例題

以下の状態遷移表に基づいて、オートマトンから正規文法を作成します。

• 開始状態: \( q0 \)
• 受理状態: \( q3 \)

状態遷移表に基づいて、次のように正規文法を作成できます。

1. \( q0 \) の遷移
   • \( q0 \) に \( a \) を入力すると \( q1 \) に遷移する: \[ S \rightarrow aA \]
   • \( q0 \) に \( b \) を入力すると \( q2 \) に遷移する: \[ S \rightarrow bB \]
2. \( q1 \) の遷移
   • \( q1 \) に \( a \) を入力すると \( q1 \) に遷移する: \[ A \rightarrow aA \]
   • \( q1 \) に \( b \) を入力すると \( q3 \) に遷移する: \[ A \rightarrow bC \]
3. \( q2 \) の遷移
   • \( q2 \) に \( a \) を入力すると \( q3 \) に遷移する: \[ B \rightarrow aC \]
   • \( q2 \) に \( b \) を入力すると \( q2 \) に遷移する: \[ B \rightarrow bB \]
4. \( q3 \) の遷移（受理状態なので、ここで終了する規則も含めます）
   • \( q3 \) に \( a \) を入力すると \( q0 \) に遷移する: \[ C \rightarrow aS \]
   • \( q3 \) に \( b \) を入力すると \( q1 \) に遷移する: \[ C \rightarrow bA \]
   • \( q3 \) は受理状態なので、空文字列を生成する規則も含める: \[ C \rightarrow \epsilon \]

オートマトンに対応する正規文法は以下の通りです。

\[ \begin{aligned} S &\rightarrow aA \ | \ bB \\ A &\rightarrow aA \ | \ bC \\ B &\rightarrow aC \ | \ bB \\ C &\rightarrow aS \ | \ bA \ | \ \epsilon \end{aligned} \]

これで、オートマトンから正規文法を作成できました。

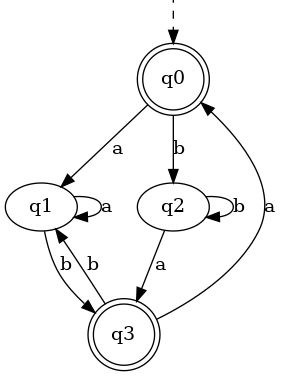

また、状態遷移表からオートマトンを作成すると次のようになります。
